Thème : Internet

Partie 2 : Simulation d'un réseau

Soit le réseau suivant :

Sur ce réseau, on arrive à visualiser le site web "snt.fr" depuis certaines machines de ma salle de cours, mais pas toutes ? Pourquoi ?

Nous allons vérifier que cette problématique est bien réelle.

Ouvrir le fichier "test_dnsVersion5.pkt" (en téléchargement ci-dessous) avec le logiciel "Cisco Packet Tracer"

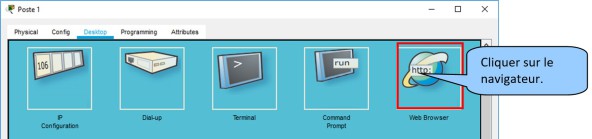

Cliquer sur le Poste 1, puis sur Desktop et enfin Web Browser (c'est le navigateur )

Saisir l'adresse symbolique du site "snt.fr" et cliquer sur "GO" afin de le visualiser.

Effectuer cette opération sur les postes 1 à 3. Qu'affiche le navigateur pour chacun des postes ?
Effectuer la même opération en employant l'adresse IP du site web "snt.fr" plutôt que l'adresse symbolique (l'adresse IP est à rechercher dans le schéma du réseau). Que constatez-vous ?

Bon, il y a un problème...vous l'avez constaté ? Peut-être est-ce dû à la configuration de chacun des postes... à vous de voir et de résoudre !

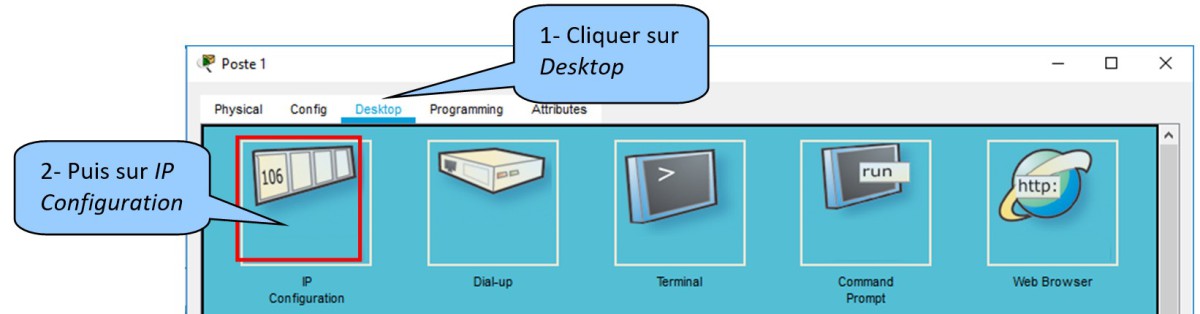

Pour ouvrir la configuration IP d'un poste, il suffit de réaliser les opérations suivantes :

A l'aide de cette manipulation, déterminer la différence de paramétrage qui existe entre ces trois postes.
Paramétrer correctement le poste en défaut et tester le fonctionnement obtenu.

Pour vérifier le paramétrage réseau de votre machine, il est aussi possible de se servir de plusieurs instructions en ligne de commande :

- ipconfig /all (qui permet de connaître le paramétrage IP de sa machine)

- ping (qui permet de tester la communication entre deux machines d'un réseau)

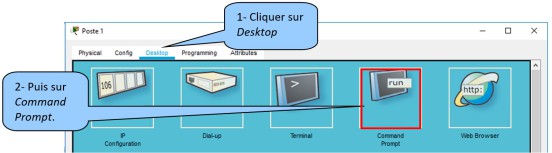

Pour exploiter ces instructions :

...et vous obtiendrez la configuration IP du poste en tapant la ligne de commande ipconfig /all :

...ou bien vous mesurerez la validité de la connexion de votre machine avec une autre en employant la commande ping :
